TOMOGRAFÍA ELECTRICA RESISTIVA, PROSPECCIÓN ELÉCTRICA

Servicio de tomografía eléctrica resistiva - Prospección eléctrica.

El método de tomografía eléctrica resistiva, nos permite investigar la variación de la resistividad del subsuelo a profundidad y lateralmente. Inyectamos corriente continua al terreno mediante electrodos y para conocer la diferencia de potencial contra otros electrodos.

Ventajas


Inyectamos corriente continua al terreno mediante electrodos y para conocer la diferencia de potencial contra otros electrodos.La relación entre estas nos proporciona una resistividad que nos permite identificar con gran exactitud el material en el subsuelo. Construimos secciones en 2 dimensiones, para ver los cambios en el subsuelo.Luego utilizamos un algoritmo de inversión para conocer la distribución real de resistividades o imagen eléctrica, para poder realizar una interpretación geológica.

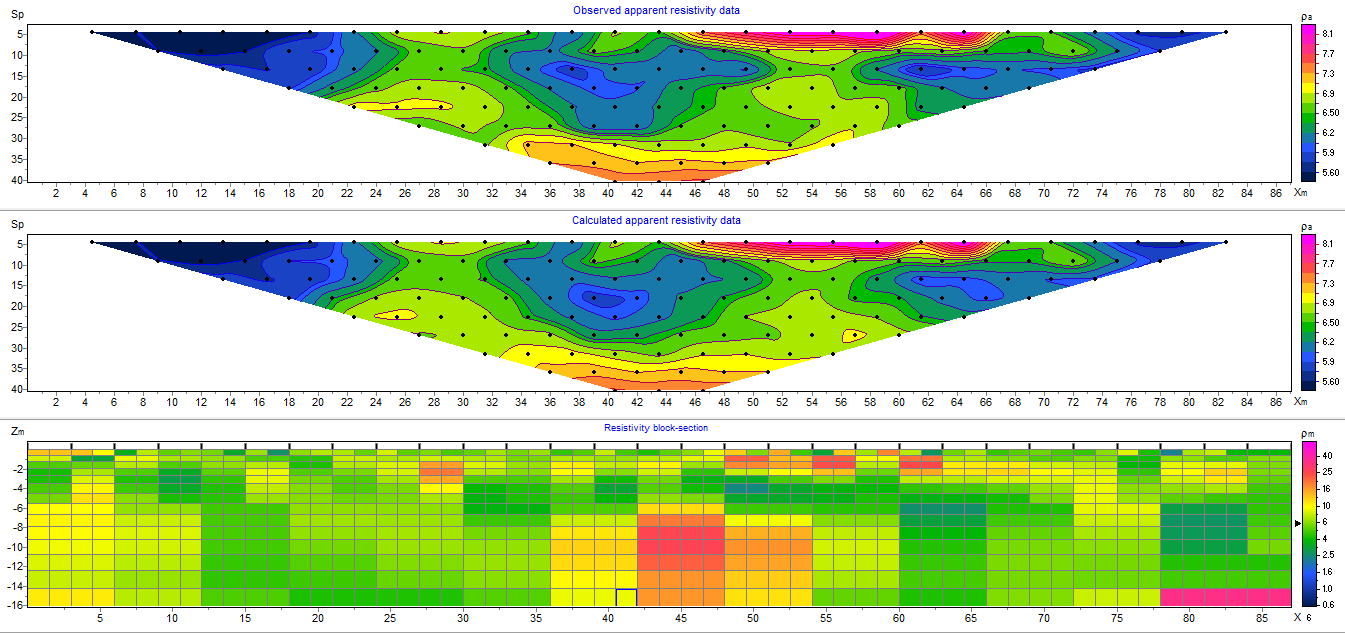

Imágenes de Resistividad Eléctrica 1D , 2D y 3D

  • Para cada medición, una corriente eléctrica, DC, se inyecta en el suelo a través de dos electrodos (A y B)
  • El potencial resultante se mide entre dos electrodos (M y N)
  • Un valor de resistividad aparente se deriva de la corriente inyectada, voltaje medido y el factor geométrico
  • Los datos medidos se invierten para producir un modelo de la distribución de la resistividad eléctrica real del subsuelo (solución no-única)
  • La distribución de la resistividad eléctrica se correlaciona con la geología del subsuelo o se interpreta en términos geológicos

Al inyectar una corriente desde un polo en un suelo homogéneo, la corriente fluye hacia afuera en todas direcciones formando superficies equi-potenciales. Las superficies equi-potenciales forman medias esferas en un suelo homogéneo.

Investigaciones con tomografía eléctrica

La profundidad de sondeo es mayor a 100 metros y las principales aplicaciones para los estudios de resistividad son:

  • Exploración de minerales
  • Fugas de agua de todo tipo.
  • Exploración de aguas subterráneas
  • Mapas litológicos
  • Detección de cuevas, cavidades, cenotes, hundimientos, fallas/fracturas
  • Caracterización geotécnica
  • nvestigación arqueológica
  • Detección de productos libres de plumas contaminantes
  • Monitoreo de lapso de tiempo para proceso de rehabilitación como inyección de vapor
  • Monitoreo de lapso de tiempo de procesos de subsuelo tales como recarga de agua subterránea, infiltración, intrusión de agua salada, túneles y fugas en presas agua
  • Detección de Cavidades, Discontinuidades y Fallas
  • Exploración de Aguas Subterráneas
  • Arqueología
  • Detección deminerales en el subsuelo
  • Investigaciones Geotécnicas
  • Estudios Ambientales
  • Búsqueda selectiva de minerales

Aplicaciones típicas para polarización inducida (PI / IP)

  • Exploración minera
  • Delineación de arcillas
  • Cartografiar NAPL (sea LNAPL o DNAPL)
  • Detección de vertederos
  • Caracterización de sedimentos ricos en minerales metálicos

Aplicaciones típicas para potencial espontáneo

  • Monitoreo de movimiento de las aguas subterráneas en el subsuelo, presas/diques

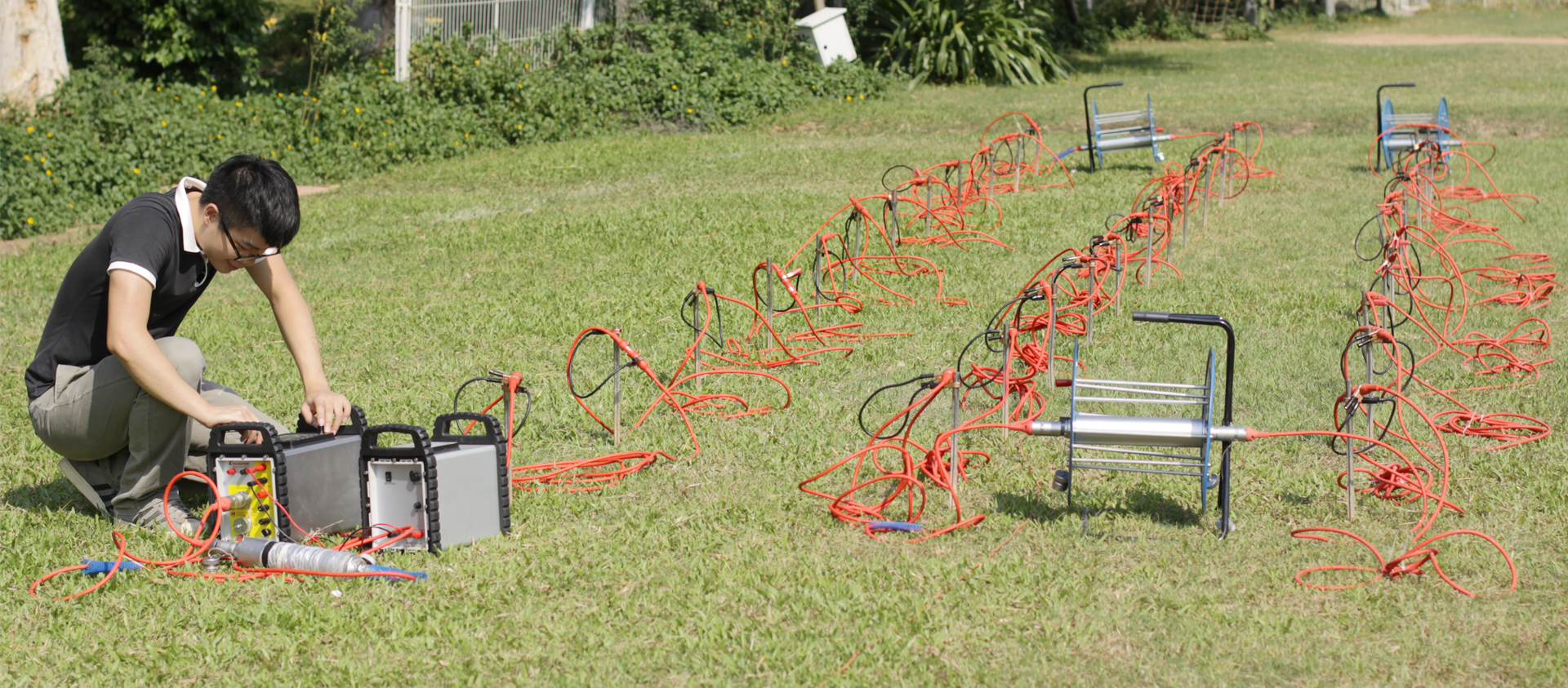

Equipo de tomografía eléctrica resistiva

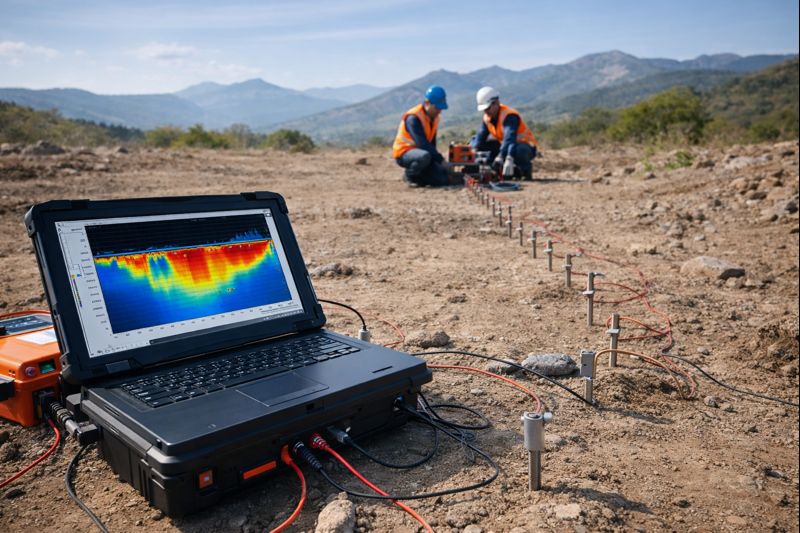

Búsqueda de agua con tomografía eléctrica

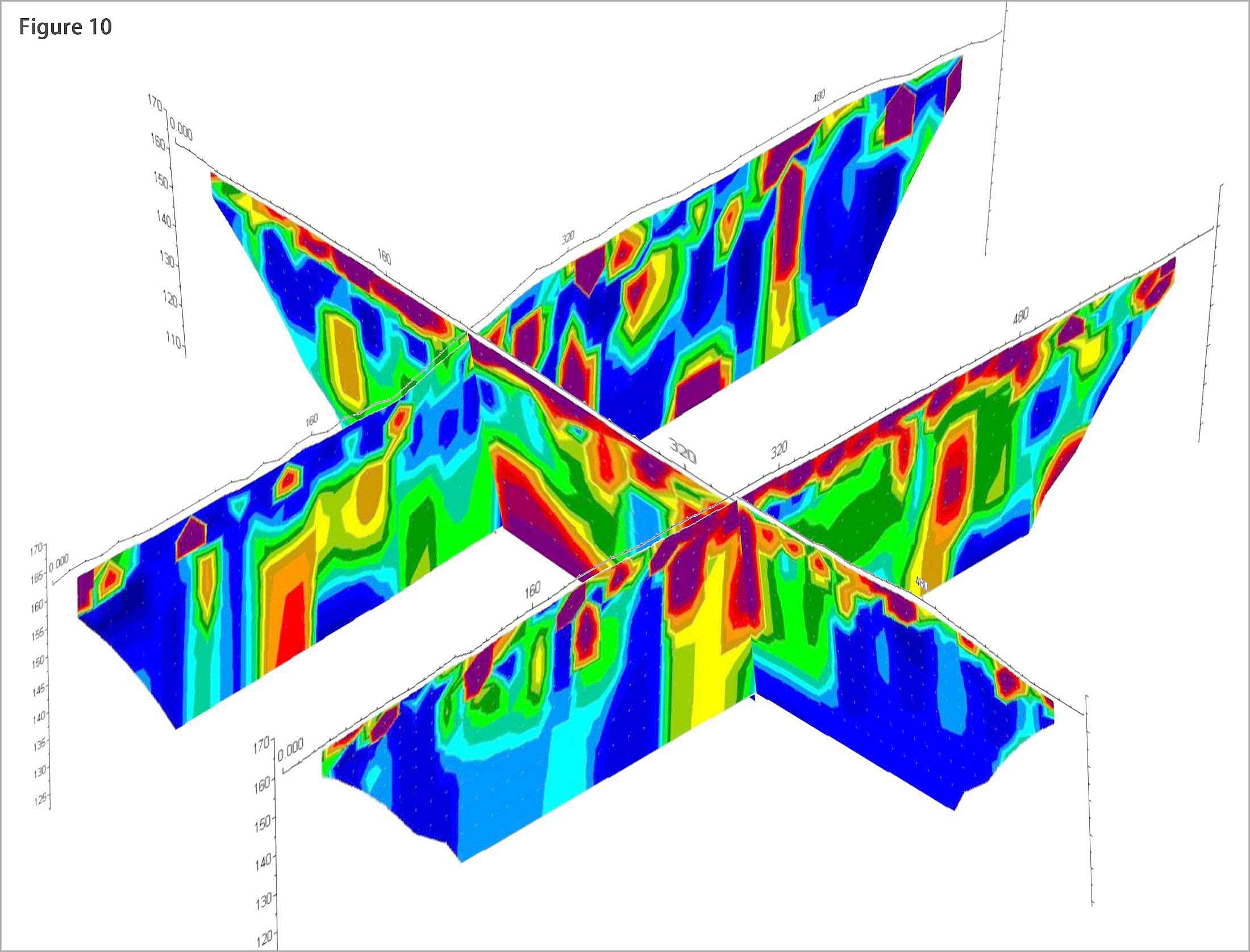

Ejemplo de secciones con Prospección eléctrica


Rangos típicos de Resistividad Eléctrica

Roca/tipo de material: Rango de resistividad (Ω-m):
Ígneos 100 – 1,000,000
Calizas 100 – 10,000
Areniscas 100 – 10,000
Grava 100 – 10,000
Arena (seca y húmeda) 1 – 10,000
Aluvión 1 – 1,000
Arcilla (incluyendo húmeda) 1 – 100
Tierra 1 – 10
Barro de perforación, hydraul-EZ 4.5
Agua dulce 10 – 100
Agua salada 0.1 – 1
Cobre (nativo) 0.0000002
