Levantamiento de TERMOGRAFIA AEREA

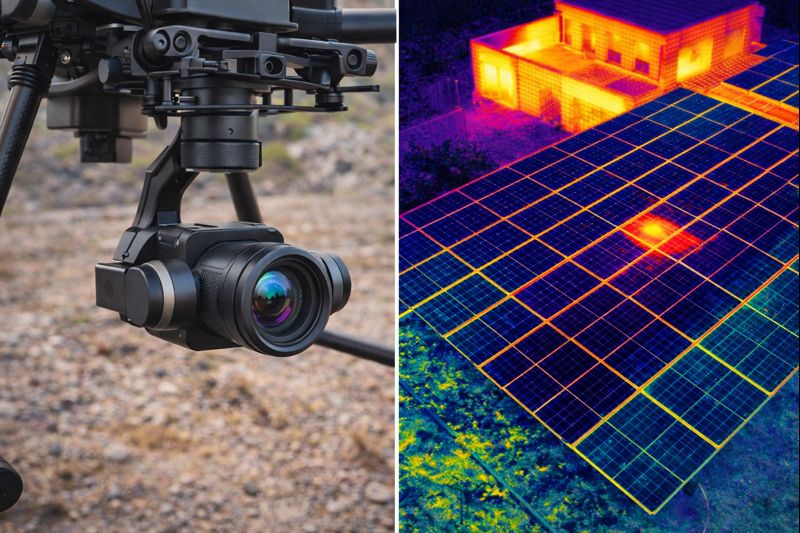

Cámarapara realizar los levantamientos termográficos , ofrece sensores con enfriado activo de la más alta sensibilidad, precisión, resolución espacial y los tiempos mínimos de adquisición, lo que es ideal para las operaciones de termografía aérea

Tipo:FLIR SC series


Función de las cámaras para vuelos termográficos:

Los ojos humanos no son sensibles a la radiación térmico emitida por un objeto, pero las cámaras termográficas, o de termovisión, son capaces de medir la energía con sensores infrarrojos, capacitados para "ver" en estas longitudes de onda. Una termografía aérea, permite medir la energía radiante emitida por objetos y, por consiguiente, determinar la temperatura de la superficie a distancia, en tiempo real y sin contacto.
La medición de la temperatura superficial de objetos, superficie del suelo y edificios.

Un vuelo termográfico se utiliza para crear, entre otros temas:

  • Mapas térmicos de ortofotos para detectar islas de calor y efectos micro climáticos
  • Monitoreo térmico del aislamiento de los edificios
  • Control de contaminación del agua basado en el análisis de flujo de entrada

Aplicaciones de levantamientos termográficos:


  • Las pérdidas térmicas en áreas urbanas e industriales.
  • Detección de las islas de calor dentro de un entorno urbano.
  • Los sistemas de monitoreo de riego.
  • Detección de temperatura de la canopia indicando estatus hídrico de las plantas.
  • Integridad en sistemas de tuberías y detección de fugas.
  • Monitoreo de derrames de aceite y residuos.
  • Corrientes y flujos térmicos de agua dulce y oceánica.



Especificaciones de levantamiento de termografía aérea:

DetalleValor
Resolución de imágenes térmicaEntre 0.25 y 1m
Resolución térmicaHasta 0.018K
Presición térmica absolutaHasta 1K
ModosVideo y ortofotos
Precisión estándar2.5m para proyectos de ingeniería
Precisión especialHasta 1m para proyectos de especialistas
Rango de captura1500 to 5000 nm
EnfriadoStirling refrigerador
FOV18 Grados
Tipo de dato14 bits
Frecuencia de imagenHasta 350 Hz
Altura de vuelo termográfico400m a 900m
Velocidad de vuelo de ortofoto100 a 180 nudos
Ancho de barrido (traslape incluido)150m a 420m
