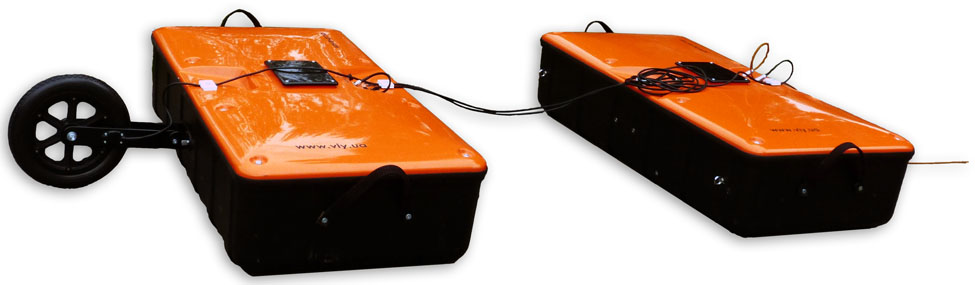

Georadar VIY-070

Contenido del Kit

• Antena Rx con sensor de inclinación integrado
• Antena Tx (transmisor separado)
• Odómetro VO-36
• Cable de datos DC5-2 (2.5m)
• Cargador
• Set de cinturones de arrastre
• Mochila
• Soporte para laptop
• Manual de usuario

Aplicaciones Principales

• Estudios geológicos profundos y perfilado de estratigrafía
• Determinación de basamento rocoso y espesor de recubrimientos
• Investigación de zonas afectadas por obras o accidentes
• Búsqueda de cavidades, fracturas y zonas heterogéneas a gran profundidad
• Detección de túneles, galerías y otras estructuras enterradas
• Mapeo de nivel freático y zonas de permafrost o suelos congelados
• Reconocimiento de depósitos en canteras y minería superficial
• Búsqueda de fugas en ductos a partir de zonas de humedad anómala

Características Técnicas

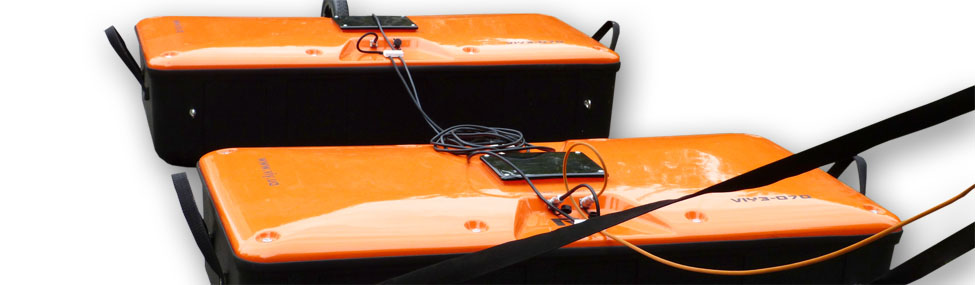

• Conjunto de transmisor y receptor separados (dipolo) para máxima penetración
• Profundidad de investigación típica hasta ~30 m en condiciones favorables
• Procesamiento en línea con filtros automáticos calibrados
• Apilado de trazas para aumentar la relación señal‑ruido
• Conexión directa de odómetro y GPS a la antena receptora
• Interfaz con laptop a través de USB o Wi‑Fi; no requiere consola dedicada
• Baterías integradas en cada módulo para trabajo continuo en campo
• Carcasas reforzadas de fibra de vidrio diseñadas para uso rudo

Profundidad y Resolución en Campo

El georadar VIY-070 está diseñado para maximizar la profundidad de investigación en proyectos donde el objetivo principal es entender la estratigrafía y la geometría de las unidades geológicas profundas. La antena de 70 MHz permite alcanzar profundidades cercanas a los Hasta 30 metros (según el terreno) en condiciones favorables, sacrificando detalle en las capas muy someras a cambio de una mejor penetración en suelos resistivos.

En campañas de perfilado regional, el VIY‑070 se utiliza para ubicar el basamento rocoso, cambios bruscos de litología y zonas de fracturamiento o cavidades que puedan comprometer cimentaciones profundas, túneles o galerías. El apilado de trazas y los filtros en línea ayudan a mantener una relación señal‑ruido adecuada incluso en entornos con interferencias naturales o culturales moderadas.

Comparación con Otros Modelos VIY

Dentro de la familia de equipos VIY, el VIY-070 se sitúa como la opción para exploración profunda. Frente a modelos como el VIY‑125 o el VIY‑300, el VIY‑070 ofrece una profundidad significativamente mayor, pero con una capacidad limitada para resolver objetos pequeños o detalles finos en los primeros metros del subsuelo. Esto lo convierte en la herramienta adecuada cuando la pregunta de ingeniería está relacionada con el comportamiento global del terreno y no tanto con servicios someros o estructuras pequeñas.

Por el contrario, para proyectos donde la prioridad es la detección de tuberías, cables o elementos estructurales en los primeros metros, suele ser más conveniente combinar el VIY‑070 con modelos de frecuencia media o alta. De esta forma se obtiene una visión integrada: el 70 MHz define la arquitectura general del subsuelo y las antenas de mayor frecuencia aportan el detalle necesario cerca de la superficie.

Casos de Uso por Sector

En minería y canteras, el VIY-070 se emplea para definir la geometría del basamento, controlar el espesor de recubrimientos y localizar estructuras que puedan influir en la estabilidad de taludes o frentes de explotación. En obras lineales de gran escala, como carreteras de montaña, gasoductos o líneas de transmisión, el mismo equipo se utiliza para identificar zonas con cambios bruscos de litología que puedan requerir tratamientos especiales o cambios de diseño.

En proyectos hidrogeológicos, la antena de 70 MHz ayuda a ubicar el nivel freático aproximado y a identificar zonas de mayor fracturamiento donde la permeabilidad del terreno puede ser diferente. Esta información se integra con SEV, tomografía eléctrica y registros de pozo para construir modelos hidrogeológicos consistentes.

Soporte, Capacitación y Puesta en Marcha

Cartomex acompaña la entrega de cada VIY-070 con capacitación práctica en campo, enfocada en la planificación de líneas, la configuración del equipo y la interpretación básica de los radargramas. Para equipos que se utilizarán en campañas complejas, podemos extender la formación hacia criterios de diseño de mallas, integración con otros métodos geofísicos y flujo de procesamiento avanzado.

El soporte posterior a la venta incluye asistencia remota para revisión de proyectos, recomendaciones de configuración según el tipo de terreno y actualización de software cuando Transient Technologies libera nuevas versiones compatibles con el hardware existente.
