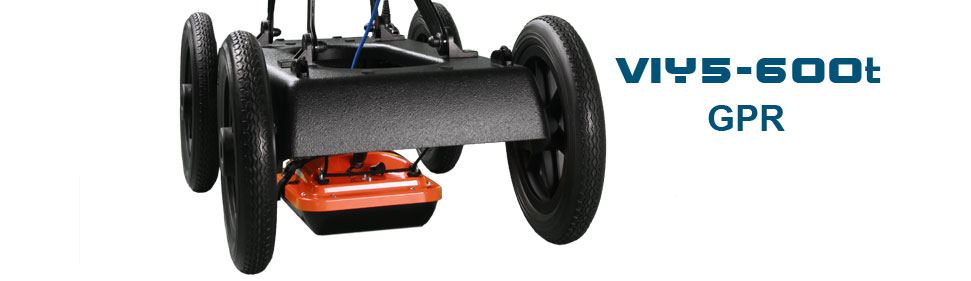

Georadar VIY-600

Variantes Disponibles

Kit Base Incluye

• Antena 600 MHz con sensor de inclinación integrado
• Protector inferior reemplazable (SH5-600)
• Cargador
• Mochila
• Manual de usuario

Aplicaciones Principales

• Evaluación de espesores de pavimentos y capas asfálticas
• Localización de servicios someros (tuberías, cables, ductos)
• Inspección de muros, losas y cimentaciones superficiales
• Detección de barras de refuerzo y elementos embebidos en concreto
• Búsqueda de huecos, vacíos y objetos ocultos a poca profundidad

Características Técnicas

• Antena de 600 MHz con profundidad típica hasta ~3.5 m
• Procesamiento en tiempo real con filtros automáticos y apilado de trazas
• Tasa de adquisición de hasta 80 trazas por segundo y hasta 1000 muestras por traza
• Conexión a laptop vía USB o Wi‑Fi; no requiere consola de control
• Conexión directa de odómetro y GPS a la antena para georreferenciar perfiles

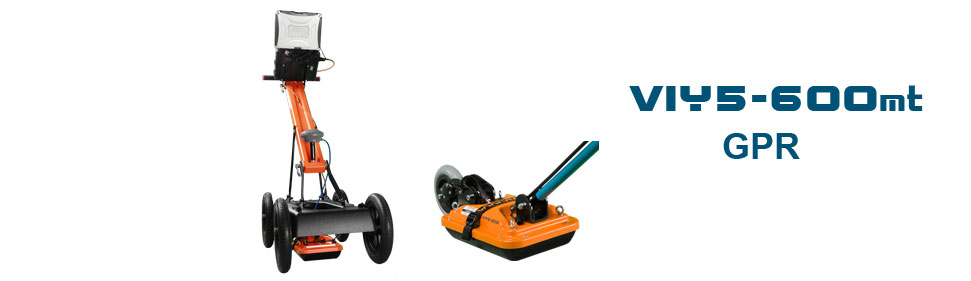

• Montaje en carrito Cart‑46 o en configuración compacta con odómetro
• Carcasa IP65 con conectores IP67 y batería sellada de larga duración

Resolución para Pavimentos e Infraestructura Superficial

El VIY-600 está orientado a aplicaciones donde la prioridad es el detalle en los primeros metros del subsuelo. La antena de 600 MHz ofrece una resolución del orden de Mejor que 0.14 m, lo que permite distinguir capas dentro de pavimentos, detectar huecos, segregaciones de material y elementos estructurales como refuerzos y juntas.

En estudios de carreteras, aeropistas y patios industriales, el VIY‑600 se utiliza para evaluar espesores de carpeta, identificar zonas con pérdida de soporte y localizar vacíos bajo losas. La combinación con el carro o plataformas de arrastre facilita cubrir grandes áreas sin sacrificar densidad de datos, lo que se traduce en modelos continuos del estado del pavimento.

Relación con Otros Modelos VIY

Frente al VIY‑300, el VIY-600 proporciona un mayor nivel de detalle en la zona superficial, aunque con una profundidad efectiva más limitada. Esto lo convierte en la opción adecuada cuando el foco está en pavimentos, losas y estructuras superficiales, mientras que el VIY‑300 se reserva para servicios y estructuras algo más profundas.

En comparación con sistemas de 900 o 1500 MHz, el VIY‑600 ofrece un alcance mayor, manteniendo una resolución suficiente para la mayoría de aplicaciones de infraestructura. En muchos proyectos se emplea como compromiso entre detalle y profundidad, o se utiliza junto con antenas más altas para inspecciones muy localizadas en puntos críticos.

Casos de Uso por Sector

En el sector carretero, el VIY-600 se utiliza para evaluar el estado estructural de pavimentos, identificar zonas con pérdida de soporte y apoyar decisiones de rehabilitación. En aeropistas y plataformas aeroportuarias, ayuda a detectar huecos y zonas debilitadas que podrían representar un riesgo para la operación.

En entornos industriales y urbanos, el VIY‑600 permite localizar servicios someros, ductos y redes enterradas antes de excavaciones, además de verificar espesores de losas y la presencia de reparaciones previas o materiales heterogéneos en la superficie.

Capacitación y Buenas Prácticas de Uso

Cartomex ofrece capacitación específica en el uso del VIY-600, enfocada en la planificación de perfiles en pavimentos, la interpretación de firmas típicas de huecos, juntas y capas, y la integración de los resultados en sistemas de gestión de pavimentos o modelos SIG. Se revisan ejemplos reales de proyectos en México y Latinoamérica para acelerar la curva de aprendizaje.

El soporte posterior incluye ayuda en la elección de parámetros de adquisición para distintos tipos de pavimento, revisión de configuraciones de filtrado y recomendaciones para la exportación de resultados a formatos compatibles con otros sistemas de análisis del cliente.
