El georadar, es un método geofísico no destructivo que permite localizar todo tipo de utilidades enterradas, como tuberías, cables, grietas, cavidades o huecos, humedad, agua, vestigios arqueológicos y fosas clandestinas para la actividad forense.

Este busca anomalías en el subsuelo, emitiendo un pulso radioeléctrico y escuchando su rebote; puede ser una discontinuidad en la tierra, cavidades o reflejos de utilidades como tuberías, cables, o cualquier otro objeto enterrado.

El mejor costo para su proyecto de localización de infraestructura enterrada !

¡ Realizamos estudios del subsuelo hasta 30 metros de profundidad !

Ventajas


No se requiere romper o perforar para conocer el estado de las estructuras en el subsuelo. Al hacer recorridos se puede realzar un modelo del subsuelo y las estructuras humanas existentes a profundidad.
Es ampliamente utilizado previo a cualquier obra de excavación, permitiendo conocer la trayectoria de:
  • Tuberías de agua enterradas.
  • Cables eléctricos o conductos en el subsuelo.
  • Fibra óptica de comunicaciones enterrada.
  • Drenajes y líneas pluviales bajo la superficie.
  • Encofrados
  • Tuberías de gas natural enterrada.
De esta manera, se evita el daño parcial o total de cualquier servicio existente, evitando perjudicar su correcto funcionamiento.
Actualmente muchas empresas de energía como CFE, petróleo PEMEX, gas, telecomunicaciones TELMEX y ductos poseen como norma exigir un estudio con georadar a sus contratistas antes de iniciar con una excavación, zanja o perforación.


Aplicaciones

Las búsquedas con georadar son ampliamente utilizadas en los siguientes sectores:
  • Estudios del Subsuelo , Detección de instalaciones subterráneas.
  • Localización de tuberías de plástico o PVC.
  • Localización de tuberías de metal.
  • Detección de huecos y fracturas bajo el pavimento.
  • Localización de fugas y humedades.
  • Localización de objetos enterrados.
  • Arqueología y mapeo de estructuras.
  • Investigaciónes Forenses, tumbas clandestinas.
  • Análisis de concreto, varillas.
  • Medio ambiente, localización de residuos.
  • Uso militar: búsqueda de minas y armas sin explotar.
  • Localización de túneles.
  • Geología.


Podemos encontrar todo tipo de estructuras enterradas:.
  • Paredes enterradas.
  • Vias ferroviarias antiguas.
  • Pisos de adoquin.
  • Tinacos, tanques, barriles o cisternas enterradas.
Objetos enterrados Buscamos y encontramos todo tipo de objetos metálicos y no metálicos.
Equipos:

Inspecciones de concreto

No sólo buscamos en pisos, tambien le ofrecemos el servicio de escaneo de concreto y paredes con georadar de mano:
  • inspección de concreto.
  • Búsqueda en paredes y muros.
  • Identificación de cables, tuberías y otros objetos embebidos en cemento.

Los pulsos emitidos pueden ser de diferentes frecuencias, las más utilizadas en georadar son:
  • 50-100 Mhz para profundidades mayores a 10 metros.
  • 250 Mhz para utilidades mixtas entre 1 y 5 metros.
  • 500 Mhz para utilidades mixtas entre 1 y 3 metros en alta resolución.
  • 1000 Mhz para escaneo de concreto en alta resolución entre 0 y 1 metro.
  • 1500 Mhz para escaneo en zonas pequeñas, paredes o pisos.

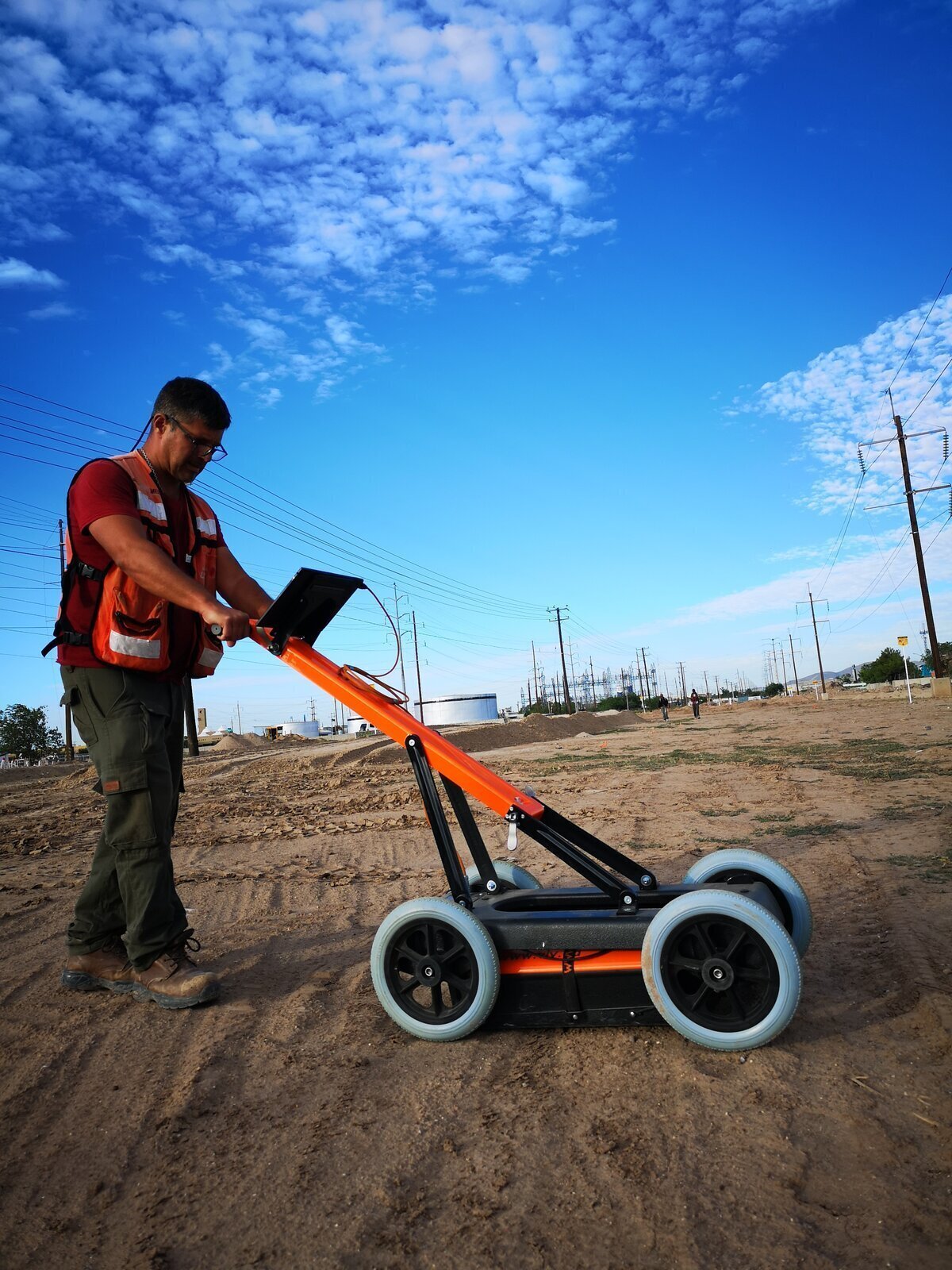

La mayoría de las configuraciones son del tipo carro de empuje, aunque podemos tambien utilizar de "arrastre" o de mano para escanear pilotes de concreto, paredes y pisos en general.

El odómetro es una parte muy importante del georadar, ya que permite asociar lo escaneado con una longitud determinada, al moverse el equipo en la superficie.

El georadar se puede utilizar en configuración simple o en array, permitiendo abarcar una zona mayor en cada pasada, por ejemplo en el caso de una calle.

Principio básico de funcionamiento del georadar: Se basa en 2 antenas, una emisora y la otra receptora. La emisora envía un pulso radioeléctrico al subsuelo, ésta rebota y es leida por la receptora.

Al pasar por alguna utilidad, el radargrama genera una hipérbola, lo que nos dá la señal de que tenemos abajo algo enterrado.

Descargue aquí nuestra presentación de georadar

Realizamos estudios , venta y renta de georadar así como capacitación y cursos en: México, Guatemala, Belize, Honduras, Costa Rica, Nicaragua, Panamá, República Dominicana, Puerto Rico, e islas del caribe.
