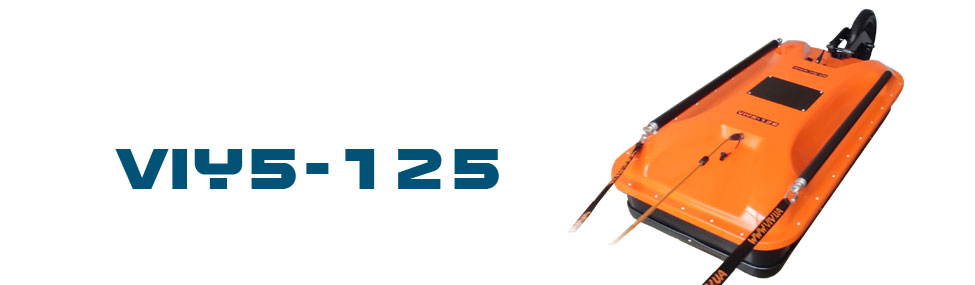

Georadar VIY-125

Contenido del Kit

• Antena 125 MHz con sensor de inclinación integrado
• Odómetro VO-36
• Protector inferior reemplazable
• Cable de datos DC5-2 (2.5m)
• Cargador
• Cinturón de arrastre
• Mochila
• Soporte para laptop
• Manual de usuario

Aplicaciones Principales

• Reconocimiento de estructuras geológicas a media profundidad
• Localización de tuberías y servicios enterrados
• Evaluación de estructuras de ingeniería (cimentaciones, sótanos, presas)
• Investigaciones en zonas con daños o accidentes
• Búsqueda de cavidades, fracturas y zonas heterogéneas en el subsuelo
• Detección de túneles, galerías y drenajes enterrados
• Estimación de nivel freático y perfiles de depósitos poco profundos
• Búsqueda de fugas en tuberías por indicios de humedad

Características Técnicas

• Antena de 125 MHz con profundidad de investigación típica hasta ~15 m
• Amplio rango dinámico y apilado de trazas para mejorar la relación señal‑ruido
• Filtro en línea y filtros automáticos calibrados para limpieza en tiempo real
• Hasta 150 trazas por segundo y hasta 1000 muestras por traza para buena definición
• Conexión a laptop mediante USB o Wi‑Fi sin unidad de control dedicada
• Conexión directa de odómetro y GPS a la antena para georreferenciar perfiles
• Carcasa robusta de fibra de vidrio con protector inferior reemplazable
• Autonomía típica de campo superior a 8 horas por carga

Profundidad y Resolución en Aplicaciones Reales

El modelo VIY-125 se usa con frecuencia como solución de compromiso cuando se requiere mayor profundidad que con antenas de alta frecuencia, pero sin renunciar completamente al detalle en las capas someras. La antena de 125 MHz puede alcanzar profundidades del orden de Hasta 15 metros (según el terreno) en suelos favorables, lo que permite obtener secciones continuas del subsuelo en proyectos geotécnicos y de infraestructura.

En la práctica, el VIY‑125 se utiliza tanto en estudios de geología superficial como en campañas orientadas a localizar cavidades, zonas de fracturamiento o cambios de material bajo estructuras existentes. La combinación de un buen rango dinámico con velocidades de adquisición elevadas hace que sea adecuado para proyectos donde se deben cubrir varios kilómetros de perfiles en un tiempo limitado.

Comparación dentro de la Serie VIY

Frente al VIY‑070, el VIY-125 ofrece menor profundidad máxima, pero una mejor capacidad para definir interfaces en los primeros metros del terreno y para resolver estructuras de tamaño medio. Comparado con el VIY‑300 o el VIY‑600, la antena de 125 MHz proporciona un alcance mayor, lo que resulta útil en estudios donde el objetivo se encuentra por debajo de los 5–8 metros.

En muchos proyectos, Cartomex recomienda combinar el VIY‑125 con antenas de 300 o 600 MHz para cubrir tanto el detalle superficial como la arquitectura general del subsuelo. Esto permite construir modelos coherentes en los que las interpretaciones de georadar se integran con sondeos, calicatas y ensayos geotécnicos convencionales.

Casos de Uso por Sector

En proyectos de infraestructura, el VIY-125 se utiliza para evaluar el comportamiento del subsuelo bajo carreteras, terraplenes y plataformas industriales donde el espesor de los rellenos y la presencia de antiguas estructuras puede generar incertidumbre. En minería y proyectos de túneles, ayuda a identificar zonas de debilidad, cavidades y cambios de litología a profundidades intermedias.

En el ámbito hidrogeológico, la antena de 125 MHz permite perfilar depósitos aluviales, identificar horizontes de mayor permeabilidad y apoyar el diseño de campañas de sondeos y pruebas de bombeo. Su papel es proporcionar una imagen continua entre puntos de investigación puntual como calicatas y perforaciones.

Acompañamiento Técnico y Capacitación

Al adquirir un VIY-125 con Cartomex, los usuarios reciben capacitación específica en adquisición e interpretación orientada a los tipos de proyectos que manejan habitualmente. Esto incluye recomendaciones de espaciamiento de trazas, parámetros de muestreo, selección de filtros y buenas prácticas de trabajo en campo.

Adicionalmente, ofrecemos soporte remoto para revisar configuraciones, asesorar en la interpretación de casos complejos y ayudar a integrar los resultados de georadar con información geotécnica, geológica y topográfica existente.
