Escaneo laser 3D

De la realidad al AutoCAD.... En minutos !

Escaneamos con laser cualquier tipo de edificio, planta, equipamiento, objetos o estructuras.

El escaneo laser 3D es la manera más rápida de obtener una representación digital, convirtiéndola en nube de puntos.

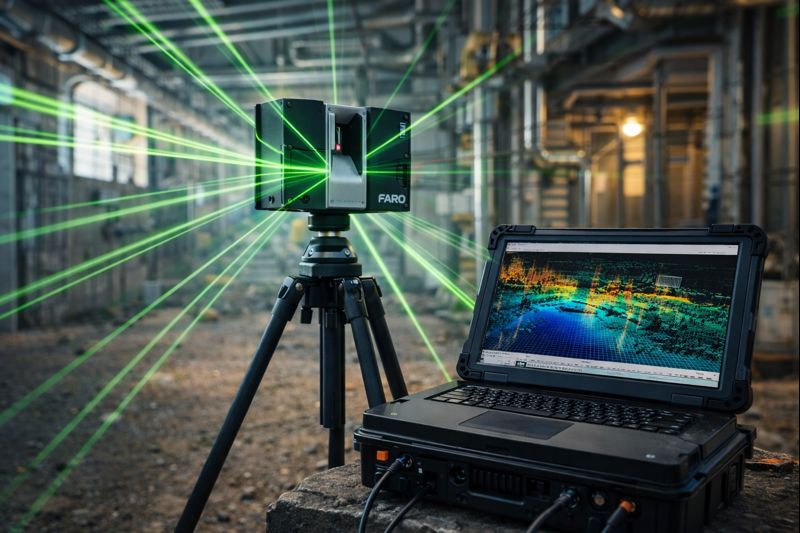

Escaneo laser 3D - Faro Focus 3D - Escaneo 3D de estructuras,edificios y terrenos

El escáner rota en 360 grados enviando pulsos de laser a toda la zona a una distancia de 330 metros logrando una fiel representación de la realidad. A la vez, es posible “unir” o registrar varios escaneos para poder lograr cubrir áreas más grandes o diversas caras de un objeto o estructura.

Los escaneos pueden ser con y sin color, esto se logra con fotografías que toma el mismo escáner luego de escanear con laser una zona determinada. Esto se llama nube de puntos coloreada.

El escáner laser tiene diferentes resoluciones que son configurables, un escaneo laser 3d puede tomar desde 3 a 10 minutos por evento.

Ventajas del escaneo laser 3d


  • Precisiones de hasta 2 milímetros
  • Toma medidas exactas y elevaciones de todo el plano en minutos
  • Obtenga dibujos, cortes y secciones rápidamente
  • Genera imágenes tridimensionales de geometrías y entornos complejos en tan solo unos minutos
  • Le permite modelar la zona en 2D o 3D para su próximo desarrollo

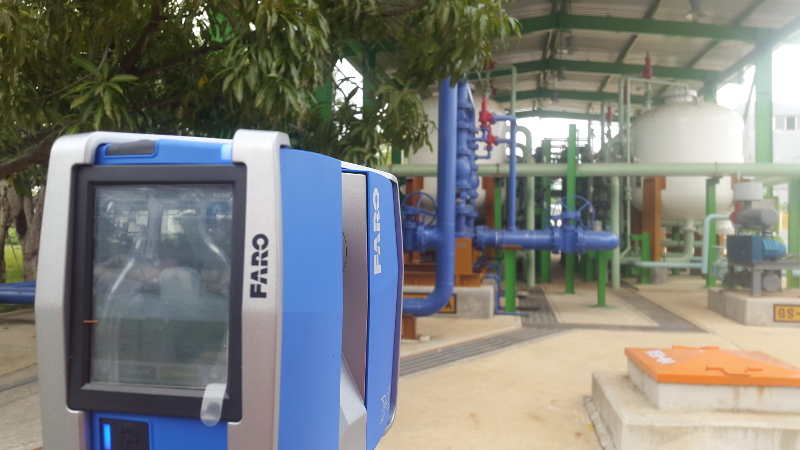

Escaneo laser 3D con Faro Focus 3D x330

Con el escáner laser 3D podemos escanear:

  • Plantas industriales.
  • Avances de obra
  • Cálculo de volúmenes.
  • Casas y edificios por (interior y exterior).
  • Terrenos y campos.
  • Estructuras.
  • Aviones, Vagones de Trenes, Automóviles y todo tipo de vehículos.
  • Piezas para ingeniería inversa.
  • Escenas de crimen para la actividad forense.


  • Minas a cielo abierto y de profundidad.
  • Todo tipo de Máquinas o piezas o partes.
  • Molinos.
  • Puentes y Túneles.
  • Cuevas y recursos naturales.
  • Pirámides y monumentos históricos; arqueología.
  • Zonas urbanas y rurales.
  • Vialidades.
  • Plantas y plataformas petroleras.

Escaneo 3D de estructuras

  • Escaneo 3D de piezas
  • Escaneo de mobiliarios
  • Ingeniería inversa
  • Escaneo 3D de todo tipo de piezas

Escaneo laser 3D de edificios

  • Escaneo de edificios

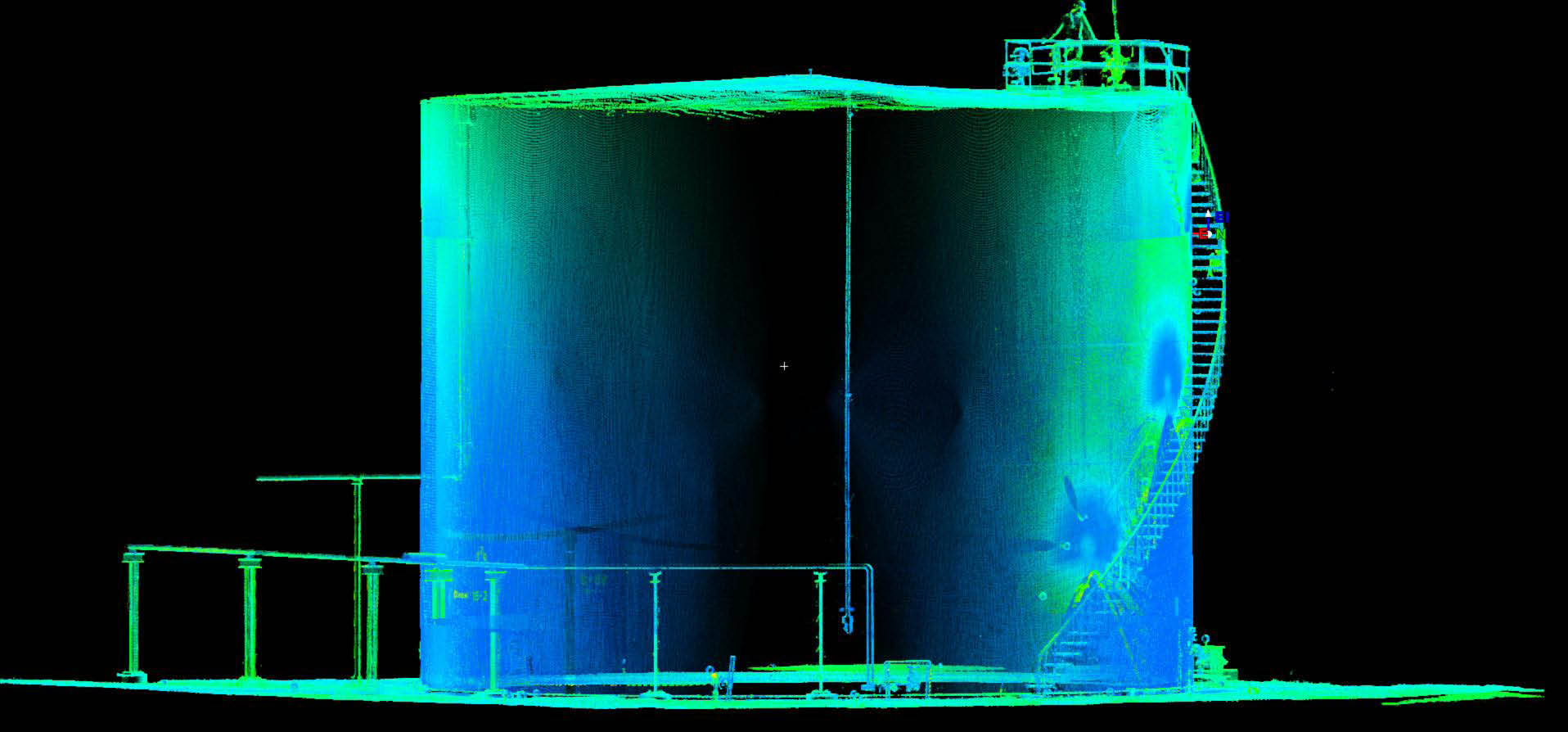

  • Escaneo 3D de plantas industriales
  • Escaneos en refinerías
  • Escaneo de avenidas y carreteras

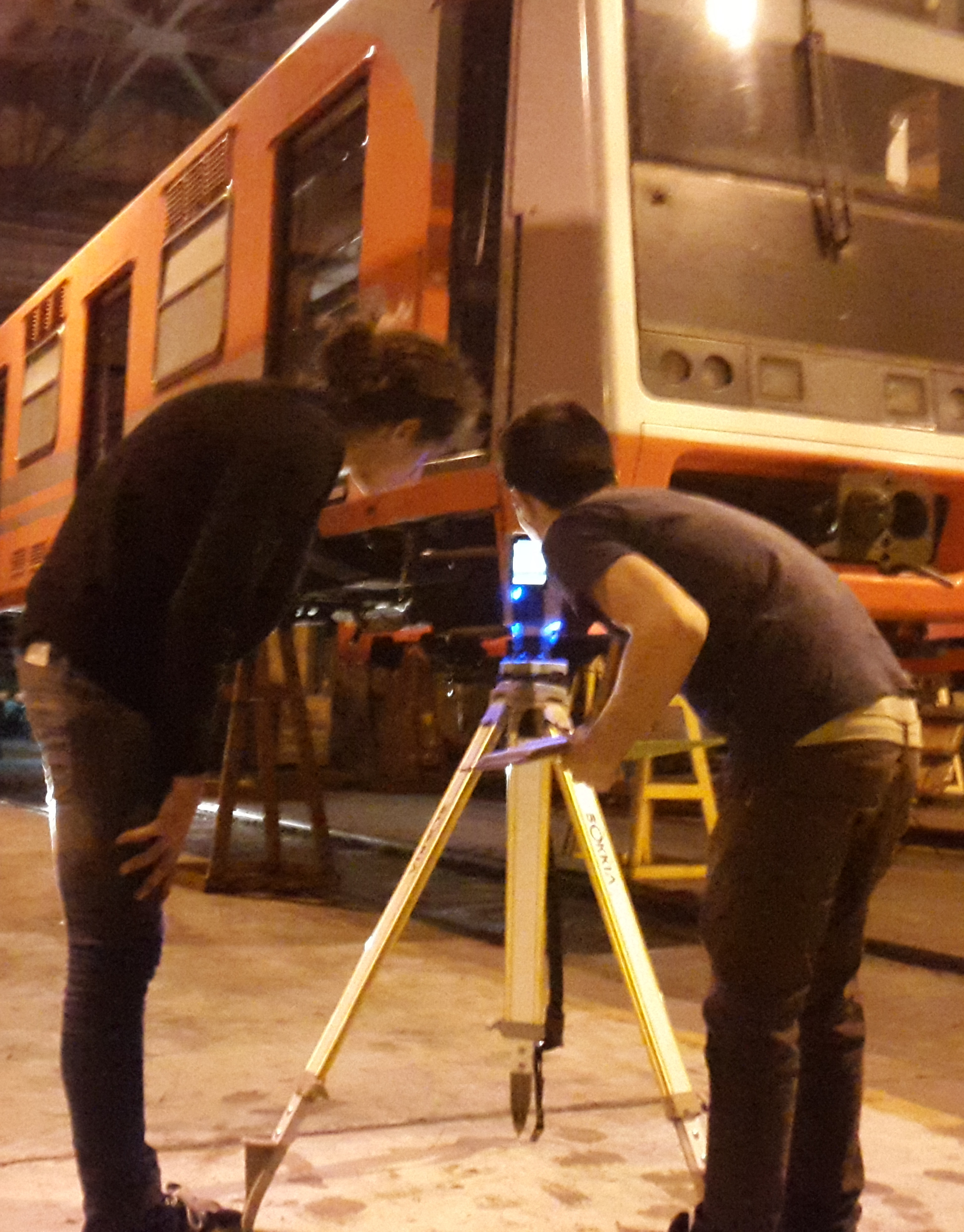

metro-escaneo
escaneo_laser_acapulco

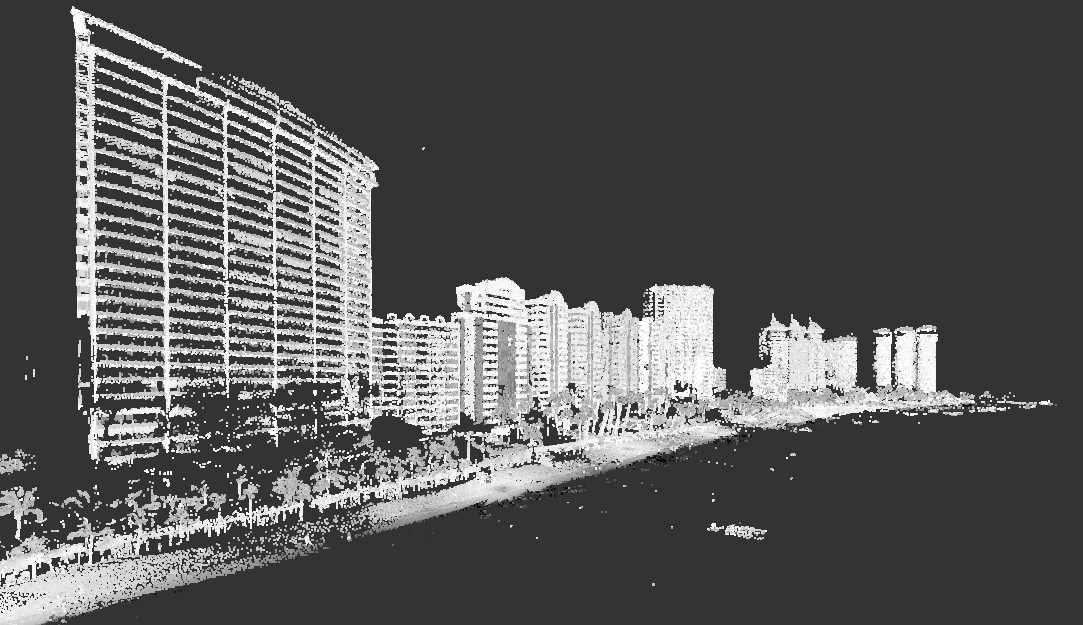

Escaneo de edificios 3D en Acapulco

Montaje del escáner laser:


El escáner laser se monta en tripié y se va recorriendo el área de estudio, tomando el área desde diferentes ángulos para lograr una representación 3D exacta.
Necesitamos utilizar esferas o checkingboards para poder unir los escaneos lasers, estos deberán estar en ambas escenas o “escaneos” para posteriormente poder unirlos.
Todos los escaneos se procesan en el software “Scene” y se pueden exportar a la plataforma CAD de su elección o simplemente como formato PTS que es el formato estándar de nube de puntos 3D.
Usted podrá abrir la nube de puntos en programas como Autocad, Revit, Recap, CloudCompare y muchos otros.

El escáner laser tiene su propio sistema de coordenadas, al que llamaremos locales, pero utilizando un GPS, podemos geo-referenciar toda la nube de puntos resultante, con lo cual queda como nube de puntos LIDAR.

Que puede hacer con la nube de puntos obtenida?

  • Procesar dibujos BIM si es una estructura, casa, edificio, zona urbana o plantas industriales.
  • Topografía: Obtener curvas de nivel y modelos de elevación si es una superficie, terreno o campo.
  • En caso de escanear un objeto, se puede aislar y darle cuerpo para obtener un sólido.

El escáner laser Faro Focus 3D tiene 2 modalidades de uso, fijo y móvil. La utilización móvil necesita de componentes adicionales como

  • Adaptador Helical para Faro
  • GPS de alta resolución
  • Unidad Inercial
  • Soporte para montaje
De esta manera, podemos ir escaneando mientras vamos conduciendo, obteniendo una nube de puntos geo referenciada. Vea más información sobre este sistema aquí.

Hacemos trabajos de escaneos laser 3D en todo el continente Americano, por favor contáctenos por cualquier duda o consulta.
