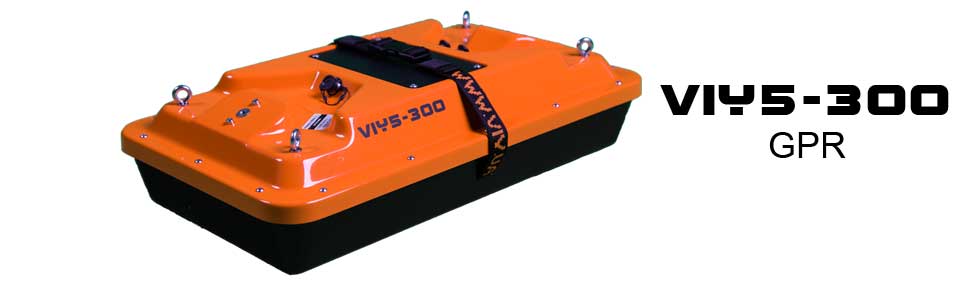

Georadar VIY-300

Variantes Disponibles

Kit Base Incluye

• Antena 300 MHz con sensor de inclinación integrado
• Protector inferior reemplazable
• Cargador
• Mochila
• Manual de usuario

Aplicaciones Principales

• Localización de tuberías, cables y servicios enterrados
• Revisión de cimentaciones, sótanos y estructuras de obra civil
• Investigación de zonas dañadas por socavones o colapsos
• Búsqueda de cavidades, huecos y materiales heterogéneos en el subsuelo
• Detección de túneles, alcantarillas y drenajes enterrados
• Identificación de fugas en redes hidráulicas a partir de humedad anómala

Características Técnicas

• Antena de 300 MHz con profundidad típica hasta ~8 m en suelos adecuados
• Procesamiento en tiempo real con filtros automáticos y apilado de trazas
• Convertidor A/D de 18 bits y rango dinámico ≥135 dB
• Hasta 150 trazas por segundo y hasta 1000 muestras por traza

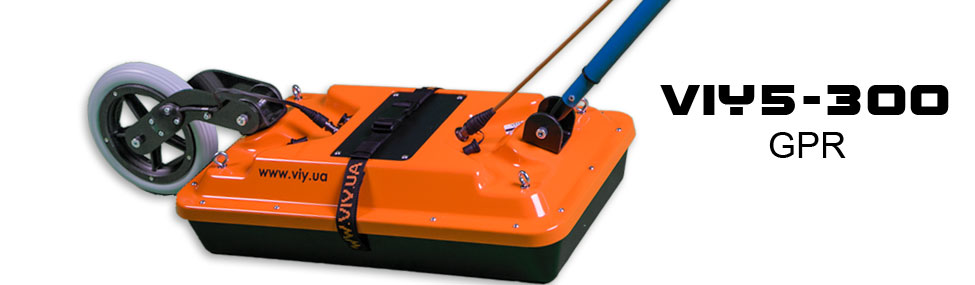

• Conexión a laptop mediante USB o Wi‑Fi; no requiere unidad de control dedicada

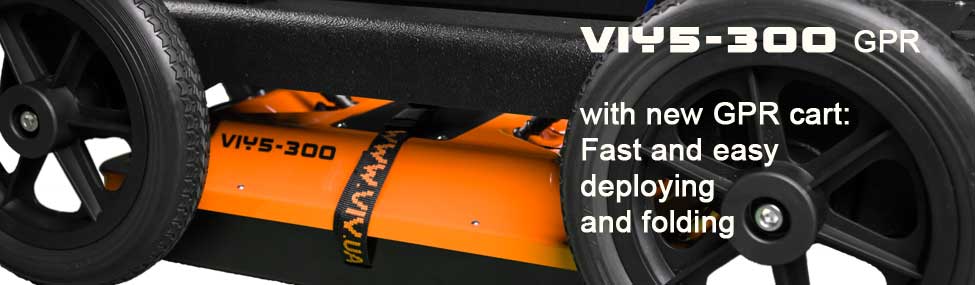

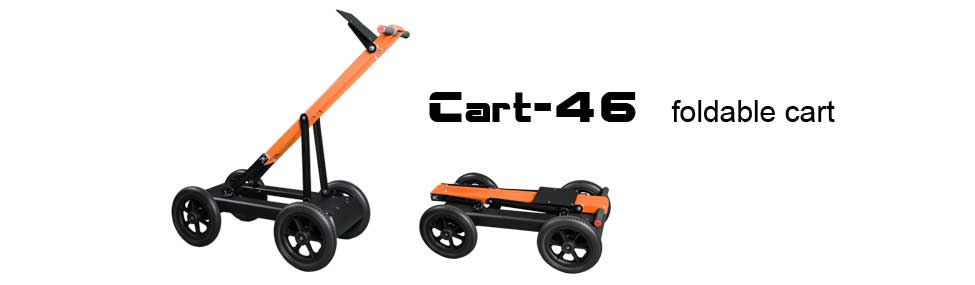

• Montaje en carro Cart-46 o arrastre directo con cinturón de transporte
• Odometría bidireccional y conexión directa de GPS a la antena
• Carcasa robusta de fibra de vidrio con protector inferior reemplazable

Profundidad, Resolución y Ritmo de Trabajo

El VIY-300 se considera el georadar “de batalla” para servicios enterrados porque combina una profundidad útil de hasta Hasta 8 metros con una resolución suficiente para identificar tuberías, cables y estructuras de tamaño medio. La antena de 300 MHz trabaja muy bien en pavimentos, rellenos y suelos urbanos, donde es frecuente encontrar cambios de material y ruido cultural.

La velocidad de adquisición y el uso del carro Cart‑46 permiten recorrer grandes distancias en poco tiempo, manteniendo una densidad de trazas adecuada para generar secciones continuas. Esto es especialmente útil en levantamientos de corredores viales, derechos de vía, plantas industriales y redes de servicios, donde el objetivo es levantar decenas o cientos de metros por jornada sin perder calidad en el registro.

Comparación con Otros Modelos VIY

Dentro de la línea VIY, el VIY-300 se sitúa en el punto medio entre profundidad y detalle. Frente al VIY‑070 o VIY‑125 ofrece mejor resolución en los primeros metros, lo que lo hace ideal para tuberías, ductos y estructuras enterradas típicas de un entorno urbano. Comparado con el VIY‑600 o el VIY‑900, sacrifica algo de detalle muy superficial a cambio de una mayor penetración.

En la práctica, muchos proyectos combinan el VIY‑300 con antenas de 600 o 900 MHz para inspecciones de alta resolución en zonas críticas, utilizando el 300 MHz como herramienta de cobertura general y las frecuencias altas para refinar la interpretación en puntos específicos donde se requiere más detalle.

Casos de Uso por Sector

En el sector de agua potable y saneamiento, el VIY-300 se emplea para localizar redes enterradas, identificar fugas a partir de zonas de alteración y documentar trazos existentes antes de ejecutar nuevas obras. En industria y energía, el mismo equipo se utiliza para rastrear tuberías de proceso, ductos eléctricos y bandejas enterradas en plantas donde la información de planos está incompleta o desactualizada.

En proyectos urbanos, el VIY‑300 es una herramienta clave para estudios de “as built” de servicios enterrados, levantamientos de derechos de vía y análisis de zonas de hundimiento o subsidencia asociados a cavidades o rellenos mal compactados.

Soporte, Capacitación y Buenas Prácticas

Cartomex ofrece cursos de capacitación específicos para equipos de 300 MHz, donde se abordan desde los fundamentos del método hasta la planificación de campañas de campo en entornos urbanos complejos. Esto incluye estrategias para minimizar interferencias, elección de parámetros de adquisición y criterios prácticos para distinguir firmas típicas de tuberías, cables y otras estructuras.

El soporte posterior a la venta cubre dudas sobre interpretación, configuración del sistema VIY y exportación de datos hacia plataformas de SIG o modelos BIM, de manera que los resultados de georadar se integren fácilmente al flujo de trabajo del cliente.
