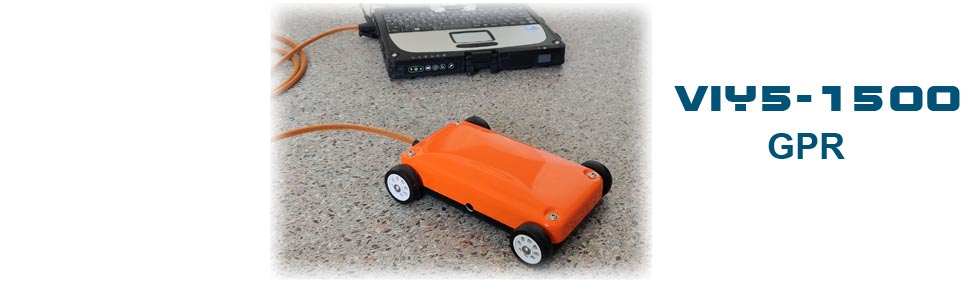

Georadar VIY-1500

Contenido del Kit

• Antena 1500 MHz con odómetro integrado
• Cable de datos
• Sensor de inclinación integrado
• Soporte para laptop
• Mochila
• Manual de usuario

Precio de referencia: €4,004.00

Aplicaciones Principales

• Inspección detallada de estructuras de concreto y mampostería
• Localización precisa de acero de refuerzo y cables de postensado
• Detección de ductos y conduits embebidos antes de cortar o perforar
• Evaluación de espesor de recubrimiento y detección de delaminaciones someras
• Verificación de la conformidad de obra frente a planos as‑built

Características Técnicas

• Antena de 1500 MHz diseñada específicamente para inspección de concreto
• Profundidad de investigación típica hasta ~0.5 m con resolución milimétrica
• Procesamiento en tiempo real con filtros automáticos y apilado de trazas
• Conexión a laptop mediante USB; se alimenta directamente desde el ordenador

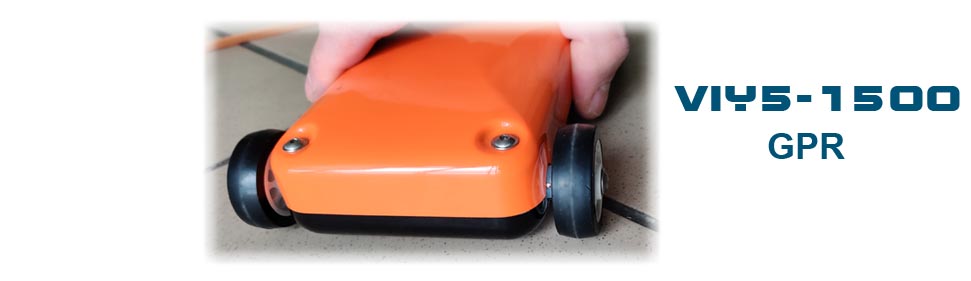

• Carcasa compacta con protección IP65 e inclinómetro integrado
• Muy ligera y manejable, ideal para interiores y espacios reducidos

Máxima Resolución para Estructuras de Concreto

El VIY-1500 es el escáner de concreto de mayor frecuencia de la línea VIY y está pensado para aplicaciones donde se requiere el máximo detalle posible en los primeros centímetros del elemento. La antena de 1500 MHz permite visualizar armaduras muy próximas entre sí, cables postensados, ductos eléctricos y vacíos pequeños dentro de muros, losas y elementos prefabricados.

En proyectos de rehabilitación y diagnóstico estructural, el VIY‑1500 ayuda a reducir la incertidumbre antes de realizar perforaciones, cortes o anclajes, minimizando el riesgo de dañar elementos críticos. También es una herramienta valiosa para documentar el estado de estructuras existentes antes de llevar a cabo ampliaciones o intervenciones mayores.

Relación con Otros Modelos de la Serie

Comparado con el VIY‑900, el VIY-1500 ofrece un nivel de detalle aún mayor a costa de una profundidad de investigación algo más reducida, lo que lo sitúa como la opción preferente cuando el espesor del elemento de concreto es limitado y el objetivo es localizar objetos muy pequeños o muy cercanos entre sí.

En muchos proyectos, el VIY‑1500 se utiliza junto con antenas de 600 o 900 MHz para obtener un panorama completo: primero se realiza una exploración general con frecuencias intermedias y después se emplea el escáner de 1500 MHz en zonas críticas donde se requiere la máxima resolución para la toma de decisiones.

Casos de Uso por Sector

En puentes y estructuras especiales, el VIY-1500 se utiliza para evaluar la distribución y el recubrimiento de la armadura en zonas críticas como cabezales, diafragmas y zonas de anclaje de cables postensados. En edificios, permite documentar el armado en losas y muros antes de realizar cortinas, escalones o perforaciones para instalaciones nuevas.

En la industria de prefabricados, el VIY‑1500 ayuda a verificar el cumplimiento de especificaciones de armado en elementos producidos en serie y a detectar posibles desviaciones antes de que los elementos se envíen al sitio de obra, reduciendo costos de retrabajo.

Capacitación Especializada y Soporte

Dado que la interpretación de datos de alta frecuencia en concreto requiere experiencia, Cartomex ofrece capacitación específica para usuarios del VIY-1500, incluyendo ejemplos reales de proyectos de escaneo de concreto en México y Latinoamérica. Se revisan criterios para distinguir armadura, cables, ductos vacíos y posibles zonas de delaminación o segregación.

El soporte técnico posterior abarca la revisión de campañas de escaneo, recomendaciones para la presentación gráfica de resultados y orientación para integrar los hallazgos en informes que sirvan de base para decisiones de reforzamiento, reparación o monitoreo.
