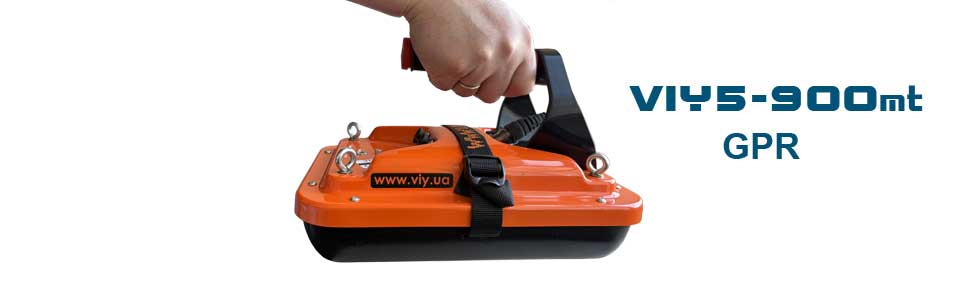

Georadar VIY-900

Variantes Disponibles

Kit Base Incluye

• Antena 900 MHz con sensor de inclinación integrado
• Protector inferior reemplazable (SH5-600)
• Cargador
• Mochila
• Manual de usuario

Aplicaciones Principales

• Inspección de tableros de puente y pavimentos de alta sensibilidad
• Localización de armaduras, cables y ductos en concreto
• Evaluación de losas, muros y elementos estructurales someros
• Detección de delaminaciones, vacíos y zonas debilitadas en concreto
• Detección de servicios enterrados someros en zonas urbanas

Características Técnicas

• Antena de 900 MHz pensada para inspección de estructuras y tableros de puente
• Profundidad típica de trabajo hasta ~2 m con resolución centimétrica
• Procesamiento en línea con filtros automáticos y apilado de trazas
• Tasa de adquisición de hasta 150 trazas por segundo
• Conexión a laptop mediante USB o Wi‑Fi; sin consola dedicada

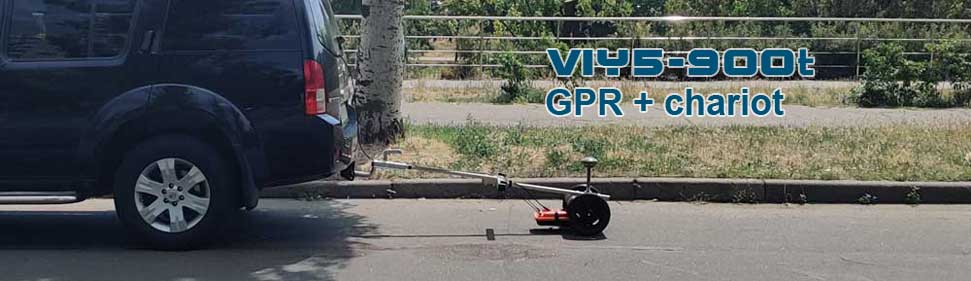

• Compatible con carrito Cart‑46 y odómetro para levantamientos extensos
• Carcasa con grado de protección IP65 e inclinómetro integrado

Resolución para Concreto y Pavimentos

La antena de 900 MHz del VIY-900 está optimizada para inspecciones de alta resolución en estructuras de concreto y pavimentos rígidos. La combinación de una profundidad de trabajo de Hasta 2 metros (según el terreno) y una resolución del orden de Mejor que 0.09 m permite identificar armados, ductos embebidos, huecos y zonas de segregación de manera confiable.

En tableros de puente, losas de edificios, tanques y muros de contención, el VIY‑900 se utiliza para verificar la posición y el recubrimiento de la armadura, localizar anclas postensadas y revisar posibles zonas de deterioro. En pavimentos urbanos ofrece imágenes detalladas de los primeros centímetros, útiles para evaluar el estado de la carpeta y detectar reparaciones previas.

Comparación con VIY-600 y VIY-1500

Frente al VIY‑600, el VIY-900 sacrifica algo de profundidad a cambio de un mayor nivel de detalle, lo que lo hace más apropiado para estructuras de concreto donde el espesor total suele ser reducido. Comparado con el VIY‑1500, ofrece un alcance ligeramente mayor y una configuración que puede ser más cómoda cuando se trabaja tanto en estructuras como en pavimentos.

En proyectos complejos, es habitual combinar el VIY‑900 con otros modelos de la familia para cubrir diferentes rangos de profundidad y resolución, utilizando el mismo software de adquisición y procesamiento para mantener una curva de aprendizaje homogénea dentro del equipo de trabajo.

Casos de Uso por Sector

En obras de infraestructura urbana, el VIY-900 se emplea para inspeccionar tableros de puente, muros de contención y losas de edificación donde es crítico conocer el estado del armado y la calidad del concreto. En industria, ayuda a verificar elementos estructurales antes de instalar equipos pesados o realizar modificaciones que requieran perforaciones.

En el sector de edificación comercial y residencial, el VIY‑900 es una herramienta clave para estudios previos a reforzamientos, demoliciones parciales o ampliaciones, al permitir ubicar armaduras, ductos y vacíos sin necesidad de picar o hacer calas extensivas.

Soporte Técnico y Transferencia de Conocimiento

Cartomex acompaña la implementación del VIY-900 con sesiones de capacitación enfocadas en la inspección de concreto, interpretación de radargramas en elementos delgados y reconocimiento de patrones asociados a armadura, cables, ductos y posibles defectos. También se revisan protocolos para trabajos en altura y espacios confinados donde la seguridad es prioritaria.

El soporte continuo incluye revisión de casos complejos, asesoría en configuración y ayuda para documentar adecuadamente los resultados de inspección en reportes técnicos que puedan ser utilizados por ingenieros estructuristas y directores de obra.
